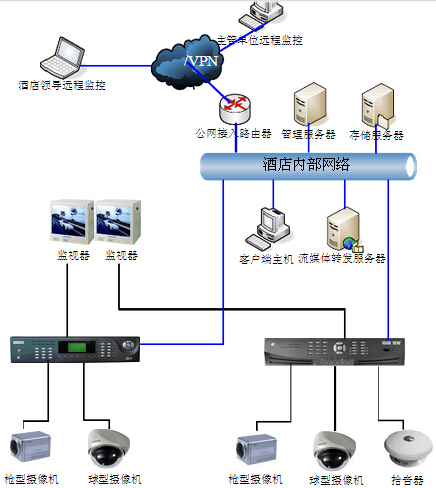

由上图可知，整个酒店安防监控系统分为以下四个部分：

　　1.模拟信号采集、接入;

　　2.硬盘录像机对数据的转换、压缩、存储和传输;

　　3.监控中心通过内部监控网络实现网络监控和管理;

　　4.主管单位和酒店领导通过英特网实现远程监控和管理。

　　1、系统信号采集接入部分

　　采集部分包括视频、音频信号的采集，也可以接入报警信号。

　　信号采集接入部分是系统的最前端，所有系统的信息均来自这个部分。各采集点、布防点的设置，对整个系统的实际功能发挥，起到关键作用。

　　摄像机布置

　　摄像头根据监控场所的要求不同，主要分为以下几种：360度全向球形摄像机、半球形摄像机、红外一体化摄像机、室内枪形摄像机等。

　　在酒店大门口、酒店大厅等需要大范围监控的场所，安装球形摄像机，通过对球机进行旋转等操作，监控该场所的各个角落。

　　酒店的围墙、周界，因为夜间光线不足的原因，需要采用低照度的摄像机，可以选择自动彩转黑红外一体化摄像机。在夜间光线很弱的情况下，自动开启后 备的红外灯，进行光源补充，同时自动将摄像模式调整到黑白摄像，降低对照度的需求，以期在夜间作业时，能够发挥良好的效果。

　　针对夜间光照不足的情况，还可以利用其他办法进行补偿，如利用报警设备联动灯光，进行背景光源提供。

　　酒店的电梯口、消防通道口、逃生楼梯等处，可以安装枪形摄像机，并根据不同的清晰度要求，选择不同电视线数的摄像机和镜头。

　　酒店的电梯轿厢也需要安装摄像机，考虑到美观和隐蔽的要求，可以采用针孔摄像机或同样具有隐蔽性的飞碟形摄像机。对进入酒店内部各个楼层的人员进行出入监控。

　　酒店各个楼层的客房走廊，可以根据实际的通道长度安装相应数量的枪形摄像机，对进出酒店客房的人员进行监控，以保证客人的生命、财产安全。

　　酒店的宴会厅和点菜厅等场所也可以安装摄像机进行监控。

　　酒店内部娱乐场所需要安装摄像机。对内部休闲娱乐场所的吧台、舞池等可能引起纠纷的地方，进行实时监控。在需要时，也可进行录像查询。对娱乐场所的收银台也需要安装监控探头，以确保酒店的财务安全。

　　酒店的前台和财务室等重要位置，也需要加装较高清晰度的摄像机，确保财务安全和人身安全。

　　对酒店的主要出口，要进行监控，监视可疑人员的进出。特别是对酒店的停车场要进行监控，包括停车场出入口和场内主要通道。避免客户的财务损失，排除停车场内的纠纷。

　　拾音器设置

　　拾音器是为了远程监听被监控人员的对话而设置的，主要应用在一些对外的服务窗口。酒店的前台和酒店娱乐场所的吧台，可以考虑安装拾音器，以提高对酒店服务质量的监控力度，并在发生纠纷时，能有证可查。

　　报警的设置

　　在酒店周界需要安装报警探头，就异常入侵进行探测。如在周界或围墙安装主动红外对射报警设备，对人员进出和异动进行监视。还可以在监控中心的硬盘录像机上对报警探测进行时间布防和响应、处理办法设置。

　　在酒店内部也可以安装烟感探测器等，确保酒店大楼的安全。在酒店内部的娱乐场所中，需要安装报警器，在发生意外事件时，可向监控中心或保卫部报警;甚至进行报警信息联网上传，向公安的110报警台报警。

　　2、监控中心

　　结合酒店一般建筑较密集，各监控点的分布也较密集的特点，方案建议将所 有摄像头、拾音器采集的模拟信号都通过模拟线路传送到监控中心。

　　在监控中心放置网络硬盘录像机，对汇聚到中心的模拟信号进行压缩、存储处理。

　　根据监控场所的不同，可以选择不同型号不同性能的硬盘录像机。对酒店周界、消防通道等场所，无须进行音频监控，可选择无音频的硬盘录像机。对酒店前台、酒店内娱乐场所的巴台，则可以考虑安装有音频接入功能的硬盘录像机。

　　对酒店的车库、酒店大厅入口、酒店电梯入口处等需要重点关注的出入口，可以选择具有较高清晰度的硬盘录像机。

　　在监控中心构建监控网络，将硬盘录像机压缩后的数字信号，传到监控网络中，进行网络传输和使用。

　　配备管理服务器，对系统内的硬盘录像机进行统一管理，对系统内需要访问监控资料的用户进行权限分配和接入认证管理。

　　配备流媒体转发服务器，当有用户访问某一通道的视音频数据时，进行复制分发，减小网络硬盘录像机的网络负荷和CPU使用率。

　　假设5个用户访问同一路视频信号：

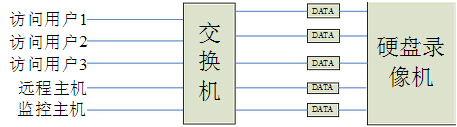

　　下图是未架设流媒体转发服务器时的硬盘录像机网络负荷状况：

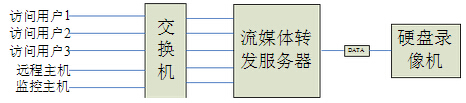

      下图是架设了流媒体转发服务器以后的硬盘录像机网络负荷状况：

　　在监控中心配备存储服务器，对需要长期保留的重要数据，从硬盘录像机中导出，存储在存储服务器中。

　　在监控中心配备报警管理服务器，对前端的报警输入和中心及分布在各处的报警输出进行管理，包括报警设备的布防、撤防，报警信息通道网络上传到中心的报警管理主机上进行提示，并记录在报警日志中。

　　监控主机，对系统的任意一台硬盘录像机的进行远程访问和控制，与硬盘录像机的本地操作有机结合。

　　3、局域网网络监控

　　酒店监控系统的网络，可以有效利用酒店的内部局域网络。对整个局域网进行合理规划，划出一个VLAN作为视频监控专用局域网，这样可以缩小以太网广播域的范围，避免监控网络大流量数据对整个酒店局域网带宽的影响，也可以避免其他无关主机对监控主机、硬盘录像机的访问和侵扰。处于其他VLAN外的主机，如有需要对监控网络进行访问，可以利用交换机的TRUNK技术和VLAN间路由技术，实现跨VLAN的访问。如此便能有效利用原有数字网络，实现专网专用的效果。

　　在监控中心和保卫部门办公室配备客户端主机，通过局域网访问硬盘录像机，对前端进行监控;酒店内联网的其他主机，也可以利用酒店内部网，在经过授权和认证的情况下，对监控网点进行监控。 对于网络访问用户较多的情况，可以利用监控中心架设的流媒体转发服务器，实现监控网络流量的控制和多用户访问时的数据转发，避免硬盘录像机在多工操作下，承受过重的网络负荷。

　　4、远程网络监控

　　根据公安部门出台的规定，像酒店这样对外服务的场所，需要根据要求上传 相应场所、位置的视频资料到公安系统的监控网络。这样就需要酒店的监控系统需要有通向外部网络的通道。

　　酒店的领导、安全部门负责人，出差在外时，也可能需要对酒店的运行情况进行了解、监督。有条件的情况下，可以配置VPN网络，对酒店内部的硬盘录像机或其他服务器进行访问。

　　3中所述的流媒体转发服务器，同样可以为广域网访问用户，提供数据转发服务。
