小型工厂视频监控系统主要是由摄像部分、传输部分、显示和记录部分、远程控制管理以及电视墙显示部分组成。

　　摄像部分

　　摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”。它布置在工厂的某一位置上，使其视场角能覆盖整个被监视的各个部位。有时，工厂厂区面积较大，为了节省摄像机所用的数量、简化传输系统及控制与显示系统，在摄像机上加装适当的镜头，使摄像机所能观察的场景更清楚。

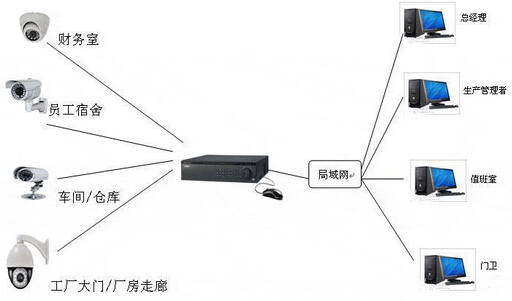

　　本套网络视频监控系统是由本地视频监控系统和网络组成，共设计安装8个视频监控点，其中：工厂仓库分别为2个，工厂门口1个，车间2个，员工宿舍1个，厂房走道1个，财务室1个。拟定在工厂的大门口安装红外恒速球机，主要用于监看白天或晚上大门口进出的车辆情况;在车间分别安装30米高清红外半球摄像机，配置8mm定焦镜头，视角更大，日夜监看财务办公室情况，防止被盗丢失;在仓库中安装30米高清红外摄像机，监看仓库的存放情况以及相关人员出库入库情况，在车间的合适位置安装高清红外恒速球摄像机，用于监看车间生产的具体情况。

　　在办公楼周边安装2个监控点，选用50米红外高清夜视摄像机与红外高清夜视球机，分别安装在工厂东北角，员工宿舍楼西北角，用于监控工厂走道与员工宿舍楼的情况。

　　总之，摄像机就像整个系统的眼睛一样，把它监视的内容变为图像信号，传送给监控中心的监视器上。

　　传输部分

　　传输部分就是系统图像信号的传输通道。目前电视监控系统多半采用视频基带(同轴电缆)传输方式。如果在摄像机距离控制中心较远的情况下，也有采用双绞传输或光纤传输方式。

　　本套系统为工厂的监控项目，由于设置1个独立的监控室，因此前端摄像机一般距离监控室比较近，采用同轴电缆传输，可以满足客户的图像质量需求，为保证各个前端摄像机供电正常，从监控室供220V电源，在各个前端放置一只12V2A的电源供电，球机为AC24V2A的电源供电。前端各个球型云台摄像机通过485总线控制，采用RVVP2*1.0的控制线缆。

　　显示记录部分

　　此方案设计采用数字网络硬盘录像机和显示器来完成所有摄像机信号的显示，并通过硬盘进行录像，根据对录像资料保存时间的需求配备相应容量的硬盘。同时它还支持视频的网络远传，方便相关领导通过网络随时随地访问本地的网络硬盘。
