酒店监控系统需求分析
酒店数字化IP高清视频监控系统前端设备主要对酒店出入口、电梯轿厢、各楼层走廊、酒店周边等多处设置监控点,经全数字化网络传输系统将前端采集到的视频信号传输至监控中心,在监控中心经过电视墙实时显示前端情况,及时发现治安状况,以便及时采取相应的措施,防止意外事故的发生,并对意外事故进行记录。
酒店监控系统方案设计
前端设备选型及分布
酒店数字化IP高清视频监控系统前端设备对酒店出入口、电梯轿厢、各楼层走廊、酒店外围等多处设置监控点等重要地点设置监控点,具体考虑如下:
A、在酒店一层共设置XX台数字化IP高清晰彩色快球摄像机,XX台数字化IP高清晰半球摄像机,以便24小时不间断巡视酒店一层人员活动情况;
B、在酒店二层共设置XX台数字化IP高清晰彩色快球摄像机,XX台数字化IP高清晰半球摄像机,以便24小时不间断巡视酒店二层人员活动情况;
C、在酒店三层共设置XX台数字化IP高清晰彩色快球摄像机,XX台数字化IP高清晰半球摄像机,以便24小时不间断巡视酒店二三层人员活动情况;
D、在酒店四层共设置XX台数字化IP高清晰彩色快球摄像机,XX台数字化IP高清晰半球摄像机,以便24小时不间断巡视酒店四层人员活动情况;
E、在酒店五层共设置XX台数字化IP高清晰半球摄像机,以便24小时不间断巡视酒店五层人员活动情况;
F、在酒店六层到十七层每层设置4台数字化IP高清晰半球摄像机,共设置XX台数字化IP高清晰半球摄像机,以便24小时不间断巡视酒店六层到十七层人员活动情况;
G、在酒店电梯轿厢共设置X台电梯专用摄像机,以便24小时不间断监视电梯轿厢内的人员活动情况。

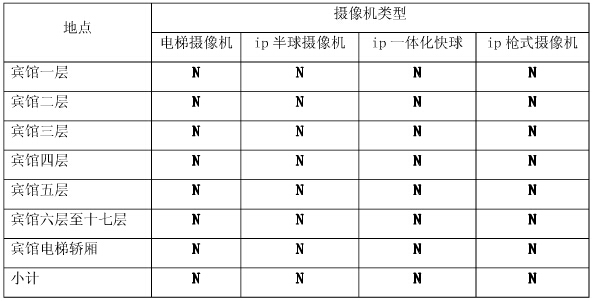

以上设计分布,统计如下:
传输部分设计
本地传输系统:
根据图纸分析,酒店的传输线路不是太远,故选择双绞线+光缆相符合的传输方式,即在楼层设备间设置接入层交换机,在中央控制室设置核心交换机,接入层交换机与前端设备间敷设超五类屏蔽双绞线连接,接入层交换机与核心交换机之间敷设光缆的传输方式,所有线缆全部途经镀锌线管,镀锌线管敷设,并做好相应防雷措施。
在实际施工时,发生视频电缆与电力线平行或交叉敷设时,其间距必须大于0.3m。而在信号传输施工时,尤其是电梯监控,彩色电视基带信号在6MHz点的不平坦度大于3dB时,建设加装电缆均衡放大器。
远程传输系统:
远程传输系统主要是将会展中心的视频图像通过电信网络上传入互联网,方便公司领导在远程实时监看、管理、记录、控制本地图像,我公司高清网络视频摄像机每台所需要的宽带为4M,因此建议贵公司敷设一条宽带不低于4M*88台=35.2M的专用监控网络。
